3.1、三乙胺废气处理设备及其作用，三乙胺处理系统由吸尘罩、均压箱、砂尘分离器、净化塔和管道系统组成，在电气控制系统控制下通过风机进行工作，其中净化塔为系统的主要和关键设备。
吸尘罩与管道系统，吸尘罩的设计要综合考虑各尘源点废气的收集、设备的布局和操作方便，可制作形状复杂的吸尘罩和管道。难度在无组织废气的收集。最佳的吸尘罩既要吸收效果好，运行稳定可靠，又要节能、经济。
吸尘罩与管道系统均采用优质玻璃钢制造，管道系统最好能附厂房立柱固定，整个管路含插板阀、固定装置，要求密封良好，无泄漏，管道厚度6—8mm。
3.2、均压箱
均压箱的作用是在将吸尘罩收集的各粉尘源的废气均布于管道系统，形成低速上升气流进入砂尘分离器和净化塔体，与磷酸液（雾）有效充分地中和。常采用耐酸碱腐蚀材料。
3.3、砂尘分离器
砂尘分离器的作用是过滤进入风机的废气，分离并除去废气中的砂粒和其它异物，避免异物进入净化系统，提高系统处理效果。
3.4、净化塔

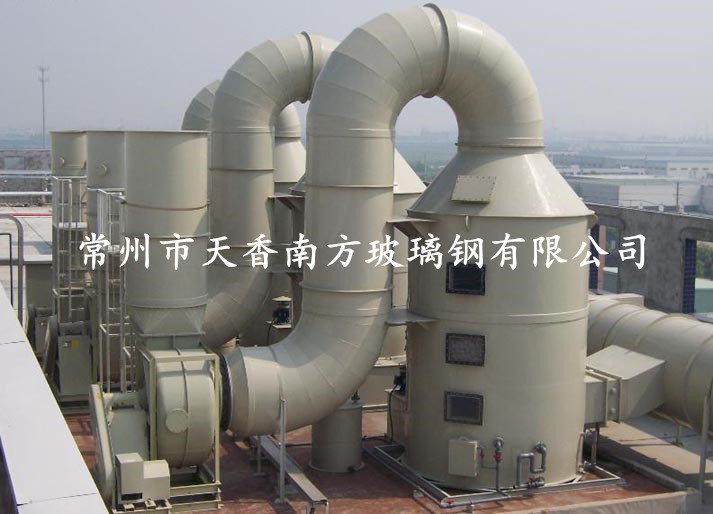

净化塔是三乙胺废气处理系统的关键和主要设备，塔内有喷淋、脱水等装置，塔底有分隔的中和液池和酸池储存箱，外置循环水泵、加酸泵、PH值控制器及液位计于一体。净化塔采用优质玻璃钢制造，结构简单，外形美观，性能可靠，耐腐蚀、抗老化，维修方便，造价低廉。其结构示意图如下
1）喷淋装置
净化塔内部设有两层的酸雾喷淋结构，在喷淋覆盖范围内能均匀喷淋酸雾，增大废气与磷酸液的接触面积和接触时间。
2） 脱液处理
主要作用是脱除气体夹带的水份，防止造成二次污染，脱液率达到99.9%。
3） 中和液池及液位和酸度控制
中和液池储存与废气发生中和反应的磷酸液体，其液位和酸度控制十分关键。液位控制采用液位计进行自动控制，酸度控制采用自动在线PH控制器进行自动控制。中和液池采用沉淀结构，沉淀物容易清理，循环泵前加过滤，防止喷头堵塞。
4） 酸池及加酸装置
酸池是储存磷酸的池子，置于净化塔的底部，酸池的容积可以满足设定天数正常运行的磷酸用量。酸池内有液位计及灯光显示装置，及时提醒加酸，确保系统的正常运行。酸池加料口结构设计合理，十分方便操作和安全地加酸，并配装过滤网，防止杂质进入。
3.5、电控系统
整个系统采用PLC自动控制运行，与射芯机联动联锁。开机时先开风机，再开循环泵；停机时先停循环泵，再停风机。整个系统具有自动、手动和有关数据显示，并对主要运转部位的故障采用声光显示。如显示包括中和液池液位高或低、酸池液位高或低、中和液池酸度超标、循环水泵坏、加酸水泵坏等故障内容。
3.6、风机
风机是整个系统动力设备。风机机壳由耐腐蚀的玻璃钢制造，叶轮由碳素钢与玻璃钢复合结构制造，吸风口安有粗滤器，配有良好的减震装置，大大地降低运行噪音。因此，风机不但保留了钢质风机结构强度高，空气动力性能要求，且具有全玻璃钢风机的耐腐蚀性能，可以在酸碱交替腐蚀的恶劣环境下运行。
